📑 Модели OSI и TCP/IP

osi_logoВ 1982 году Международной организацией по стандартизации (International Organization for Standardization, ISO) при поддержке ITU-T был начат новый проект в области сетевых технологий, который был назван Open System Intercommunication (OSI). Эта модель  является первым ша­гом к международной стандартизации протоколов, используемых на различных уровнях (Day и Zimmerman, 1983). Затем она была пересмотрена в 1995 году (Day, 1995). Открытым называется взаимодействие, которое может поддерживаться в неоднородных средах, содержащих системы разных поставщиков. Модель OSI устанавливает глобальный стандарт, определяющий состав функциональных уровней при открытом взаимодействии между компьютерами.

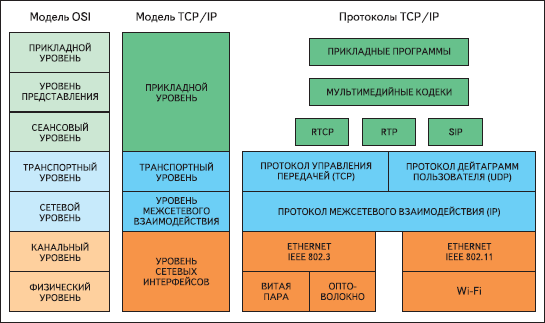

У моделей OSI и TCP имеется много общих черт. Обе модели основаны на концепции стека независимых протоколов. Функциональность уровней также во многом схожа. Например, в каждой модели уровни, начиная с транспортного и выше, предоставляют сквозную, не зависящую от сети транспортную службу для процессов, желающих обмениваться информацией. Эти уровни образуют поставщика транспорта. Также в каждой модели уровни выше транспортного являются прикладными потребителями транспортной службы.

Модель osi

Прикладной уровень

Обеспечивает преобразование данных, специфичных для каждого приложения. Отвечает за доступ приложений в сеть.

Протоколы

HTTP, gopher, Telnet, DNS, SMTP, SNMP, CMIP, FTP, TFTP, SSH, IRC, AIM, NFS, NNTP, NTP, SNTP, XMPP, FTAM, APPC, X.400, X.500, AFP, LDAP, SIP, ITMS, ModbusTCP, BACnetIP, IMAP, POP3, SMB, MFTP, BitTorrent, eD2k, PROFIBUS

Уровень представления

Осуществляет преобразование данных общего характера (кодирование, компрессия и т.п.) прикладного уровня в поток информации для транспортного уровня. Отвечает за возможность диалога между приложениями на разных машинах.

Протоколы

HTTP, ASN.1, XML-RPC, TDI, XDR, SNMP, FTP, Telnet, SMTP, NCP, AFP

Сеансовый уровень

Добавляет транспортной функции удобства обращения, управляет диалогом на протяжении установленной сессии связи. Отвечает за организацию сеансов обмена данными между оконечными машинами.

Протоколы

ASP, ADSP, DLC, Named Pipes, NBT, NetBIOS, NWLink, Printer Access Protocol, Zone Information Protocol, SSL, TLS, SOCKS

Транспортный уровень

Выполняет свободную от ошибок, ориентированную на работу с сообщениями сквозную передачу.  Делит потоки информации на достаточно малые фрагменты (пакеты) для передачи их на сетевой уровень.

Протоколы

TCP, UDP, NetBEUI, AEP, ATP, IL, NBP, RTMP, SMB, SPX, SCTP, DCCP, RTP,  TFTP

Сетевой уровень

Обеспечивает маршрутизацию, и управление загрузкой канала передачи, предоставляет необработанный маршрут передачи, состоящий лишь из конечных точек.  Отвечает за деление пользователей на группы. На этом уровне происходит маршрутизация пакетов на основе преобразования MAC-адресов в сетевые адреса. Сетевой уровень обеспечивает также прозрачную передачу пакетов на транспортный уровень.

Протоколы

IP, IPv6, ICMP, IGMP, IPX, NWLink, NetBEUI, DDP, IPSec, ARP, RARP, DHCP, BootP, SKIP, RIP

Канальный уровень

Осуществляет свободную от ошибок передачу по отдельному каналу связи.  Обеспечивает создание, передачу и прием кадров данных. Этот уровень обслуживает запросы сетевого уровня и использует сервис физического уровня для приема и передачи пакетов. Спецификации IEEE 802.x делят канальный уровень на два подуровня: управление логическим каналом (LLC) и управление доступом к среде (MAC). LLC обеспечивает обслуживание сетевого уровня, а подуровень MAC регулирует доступ к разделяемой физической среде.

Протоколы

ARCnet, ATM, DTM, SLIP, SMDS, Ethernet, FDDI, Frame Relay, LocalTalk, Token ring, StarLan, WiFi, L2F, L2TP, PPTP, PPP, PPPoE, PROFIBUS,STP

Физический уровнь

Выполняет реальную физическую передачу бит данных. Получает пакеты данных от вышележащего канального уровня и преобразует их в оптические или электрические сигналы, соответствующие 0 и 1 бинарного потока. Эти сигналы посылаются через среду передачи на приемный узел. Механические и электрические/оптические свойства среды передачи определяются на физическом уровне и включают:

  • Тип кабелей и разъемов
  • Разводку контактов в разъемах
  • Схему кодирования сигналов для значений 0 и 1

Протоколы

RS-232, RS-422, RS-423, RS-449, RS-485, ITU-T, xDSL, ISDN, T-carrier (T1, E1), модификации стандарта Ethernet: 10BASE-T, 10BASE2, 10BASE5, 100BASE-T (включает 100BASE-TX, 100BASE-T4, 100BASE-FX), 1000BASE-T, 1000BASE-TX, 1000BASE-SX

Cтек TCP/IP

Модель TCP/IP называют также моделью DARPA (сокращение от Defense Advanced Research Projects Agency, организация, в которой в свое время разрабатывались сетевые проекты, в том числе протокол TCP/IP, и которая стояла у истоков сети Интернет) или моделью Министерства обороны CША (модель DoD, Department of Defense, проект DARPA работал по заказу этого ведомства).

Модель TCP/IP разрабатывалась для описания стека протоколов TCP/IP (Transmission Control Protocol/Internet Protocol). Она была разработана значительно раньше, чем модель OSI — в 1970 г. был разработан необходимый набор стандартов, а к 1978 году окончательно оформилось то, что сегодня мы называем TCP/IP. Позже стек адаптировали для использования в локальных сетях. В начале 1980 г. протокол стал составной частью ОС UNIX. В том же году появилась объединенная сеть Internet..

Стек протоколов TCP/IP — набор сетевых протоколов, на которых базируется интернет. Обычно в стеке TCP/IP верхние 3 уровня (прикладной, представительный и сеансовый) модели OSI объединяют в один — прикладной. Поскольку в таком стеке не предусматривается унифицированный протокол передачи данных, функции по определению типа данных передаются приложению.

В отличие от эталонной модели OSI, модель ТСР/IP в большей степени ориентируется на обеспечение сетевых взаимодействий, нежели на жесткое разделение функциональных уровней. Для этой цели она признает важность иерархической структуры функций, но предоставляет проектировщикам протоколов достаточную гибкость в реализации. Соответственно, эталонная модель OSI гораздо лучше подходит для объяснения механики межкомпьютерных взаимодействий, но протокол TCP/IP стал основным межсетевым протоколом.
